  4. Для измерения расхода воды, которая подается по трубе А в бак Б, установлен расходомер Вентури В. Определить максимальный...
  • 👋 Решение задач

  • 📚 Гидравлика

решение задачи на тему:

Для измерения расхода воды, которая подается по трубе А в бак Б, установлен расходомер Вентури В. Определить максимальный расход, который можно пропускать через данный расходомер при условии

Дата добавления: 22.06.2024

Условие задачи

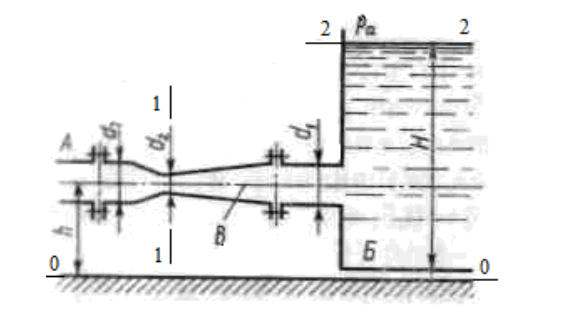

Для измерения расхода воды, которая подается по трубе А в бак Б, установлен расходомер Вентури В. Определить максимальный расход, который можно пропускать через данный расходомер при условии отсутствия в нем кавитации, если  температура воды   t = 60 °С (давление насыщенных паров соответствует рнп = 2 м вод. ст.). Уровень воды в баке поддерживается постоянным, равным Н; h - дано. Размеры расходомера: d1; d2. Атмосферное давление принять равным 760 мм.рт.ст. Коэффициент сопротивления диффузора ζдиф = 0,2.

Дано: d1 = 60 мм; d2 = 30 мм;  Н = 1,64 м; h = 0,52 м.

Ответ

Выразим давления в системе СИ:

рн.п. = 2 м вод. ст. = 2 вод g = 2 1000 9,81 = 19600 Па;

ратм = 760 мм.рт.ст. = 101325 Па.

Составим уравнение Бернулли для двух сечений: сечение 1 узкое сечение диффузора, сечение 2 поверхность воды в баке Б. За плоскость сравнения возьмем плоскость 0-0:

z1 = h; z2 = H;

p1 = pн.п.;

Потяни
