Условие задачи
Для насосной установки необходимо:
1. Определить неизвестные величины.
2. Подобрать насос.
3. Построить совместную характеристику насоса и характеристику сети, а также характеристику η = f (Q).
4. Предложить способ регулирования для обеспечения необходимого расхода.
5. Определить потребляемую мощность насоса.

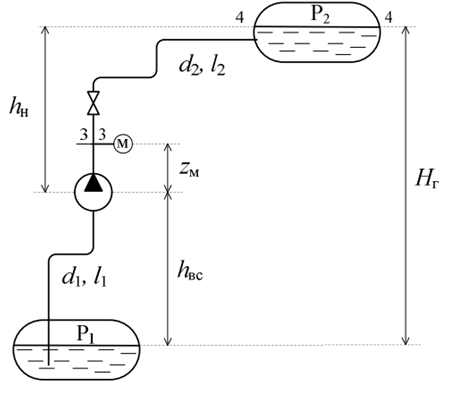

Схема насосной установки
Перекачиваемая жидкость – гексан; температура жидкости 70ºС; давление в приемном резервуаре р2 = 2,3 ати избыточное, показания манометра рм = 3,3 ати избыточное; диаметр трубопровода напорной линии dн = 133×7 мм; скорость движения жидкости в нагнетательном трубопроводе υ2 = 2 м/с; высота всасывания hвс = 3,8 м; высота нагнетания hн = 11 м; длина всасывающей линии l1 = 20 м; абсолютное давление в исходном резервуаре р1 = 1,3 ата; высота установки манометра zм = 0,4 м.
Ответ
1. Определение расхода жидкости в трубопроводах
Объёмный секундный расход жидкости через трубопровод Q м3/с:
2. Определение диаметра трубопровода всасывающей и нагн....
