Условие задачи
Для насосной установки, схема которой приведена на рисунке 1, необходимо:
1. Подобрать насос.
2. Определить высоту установки насоса (допустимую высоту всасывания)
3. Построить совместную характеристику насоса и характеристику сети, а также характеристику η = f(Q).
4. Определить установочную мощность двигателя насоса.

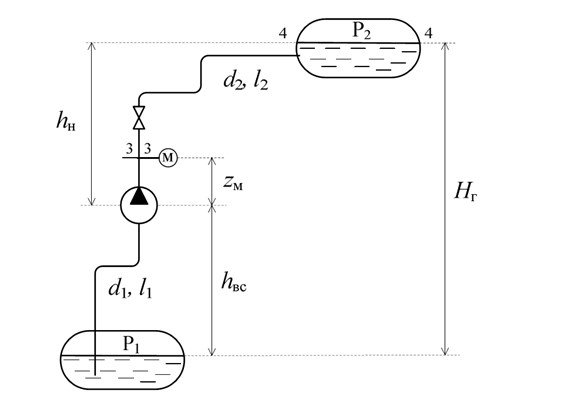

Рисунок 1 – Схема насосной установки
Перекачиваемая жидкость – четыреххлористый углерод, температура жидкости t=60ºС; давление в приемном резервуаре р2 = 2,4 ат, показания манометра рм=3,4 ат; диаметр трубопровода напорной линии dн2×δ2=108×5 мм; скорость движения жидкости в нагнетательном трубопроводе ν2=2,1 м/с; высота всасывания hвс=3,8 м; высота нагнетания hн=5,0м; длина всасывающей линии l1=10,0м; абсолютное давление в исходном резервуаре Р1=1,3ат; высота установки манометра zм = 0,3 м.
Ответ
1. Определение внутреннего диаметра нагнетательного
трубопровода.
Внутренний диаметр трубы определяется из размеров трубы по следующей формуле:
Где dн2=0,108м наружный диаметр нагнетательного трубопровода;
толщина стенки нагнетательного трубопровода.
