Для определения потерь давления на фильтре установлены манометры, как показано на рисунке. При пропускании через фильтр жидкости, расход которой Q = 1 л/с; давления: р1 = 0,1 МПа, р2 = 0,12 МПа. Определить, чему равна
«Для определения потерь давления на фильтре установлены манометры, как показано на рисунке. При пропускании через фильтр жидкости, расход которой Q = 1 л/с; давления: р1 = 0,1 МПа, р2 = 0,12 МПа. Определить, чему равна»
- Гидравлика
Условие:
Для определения потерь давления на фильтре установлены манометры, как показано на рисунке. При пропускании через фильтр жидкости, расход которой Q = 1 л/с; давления: р1 = 0,1 МПа, р2 = 0,12 МПа. Определить, чему равна потеря давления в фильтре, если известно: d1 = 10 мм, d2 = 20 мм, ρж = 900 кг/м3.
Указание. Потерей давления на участках от мест установки манометров до фильтра пренебречь, принять α1 = α2 = 1.

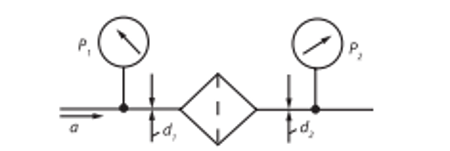

Рисунок 4.2 − Схема к задаче
Решение:
Составим уравнение Бернулли.
где удельный вес воды, Н/м3;
- коэффициент Кориолиса;
g = 9,81 м/с2 ускорение свободного падения;
Z1 и Z2 высота подъема сечений 1 и 2 над плоскостью сравнения, м;
V1 и V...
