Для орошения полей вода (температура воды t°C) из реки подается с помощью центробежного насоса с объемным расходом Q_на высоту Н_г. Всасывающий и нагнетательный чугунные трубопроводы, бывшие в эксплуатации, имеют соответственно: диаметры d_вс,d_ни

«Для орошения полей вода (температура воды t°C) из реки подается с помощью центробежного насоса с объемным расходом Q_на высоту Н_г. Всасывающий и нагнетательный чугунные трубопроводы, бывшие в эксплуатации, имеют соответственно: диаметры d_вс,d_ни»
  • Гидравлика

Условие:

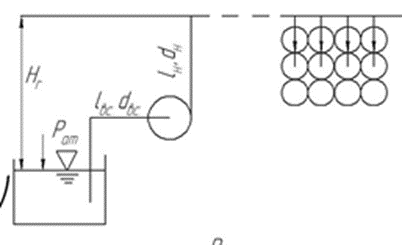

Для орошения полей вода (температура воды t°C) из реки подается с помощью центробежного насоса с объемным расходом Qна высоту Нг. Всасывающий и нагнетательный чугунные трубопроводы, бывшие в эксплуатации, имеют соответственно: диаметры dвс,dни; длины lвс, lн. Местные потери hнво всасывающем трубопроводе    принять равными 100% от потерь по длине h1а местными   потерями напора в нагнетательном трубопроводе пренебречь.

1. Подобрать центробежный насос.

2. Определить рабочую точку при работе насоса на сеть.

3. Определить мощность на валу насоса для рабочей точки. К.П.Д. для расчета найти по характеристике центробежного насоса.

4. Как изменится мощность на валу насоса, если подачу воды уменьшить на 15% ?

Дано:

Нг = 16 м, Q = 3,5·10-2 м3/с,

lвс= 12 м, lн = 200 м, dвс = 0,15 м,

dн = 0,125 м, t = 20ºС,

Решение:

Скорости движения жидкости в трубопроводах:

Требуемый напор рассчитаем по формуле:

где Нг геометрическая высота нагнетания воды;

hвс потери напора во всасывающем трубопроводе, м

hн потери на линии н...
