Для схемы, показанной на рис. 14, превышение точки В над точкой А равно z. В качестве рабочей жидкости применена жидкость Ж. Определить разность давлений в баллонах при показании прибора h, если в баллонах а) жидкость Ж, б) вода. Чему была бы равна

14 марта 2024
Гидравлика

Условие:

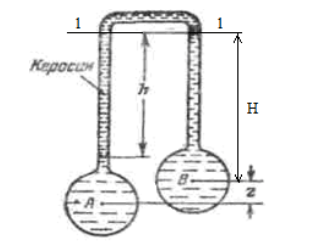

Для схемы, показанной на рис. 14, превышение точки В над точкой А равно z. В качестве рабочей жидкости применена жидкость Ж. Определить разность давлений в баллонах при показании прибора h, если в баллонах а) жидкость Ж, б) вода.

Чему была бы равна разность давлений в баллонах, если бы в случае а) центры баллонов располагались на одной отметке, а показание прибора h осталось прежним?

Дано: Ж – нефть; z = 15 см; h = 85 см.

Решение:

Применим закон равновесия несжимаемой жидкости, из которого следует, что в левой и правой трубках в сечении 1, на уровне раздела керосина и жидкости, давление одинаково.

Введем дополнительное обозначение высоты расположения сечения 1 над центром баллона В Н.

Определим давления в баллонах А и В по основному уравнению гидростатики:
