Для заданной на рис.1 геометрии проточной части осевой гидротурбины рассчитать и построить треугольники скоростей на входе и выходе рабочего колеса для указанных параметров режима и трех поверхностей тока. При расчете принять: 1. Гидравлический КПД

Для заданной на рис.1 геометрии проточной части осевой гидротурбины рассчитать и построить треугольники скоростей на входе и выходе рабочего колеса для указанных параметров режима и трех поверхностей тока.

При расчете принять:

1. Гидравлический КПД ηг=90%;

2. Средний радиус вычислять из выражения

3. Желательную циркуляцию на выходе из колеса назначать следующим образом:

   - втулочная поверхность           Г2=0;

   - средняя поверхность               Г2=0,05 Г1;

   - периферийная поверхность    Г2=0,1 Г1.

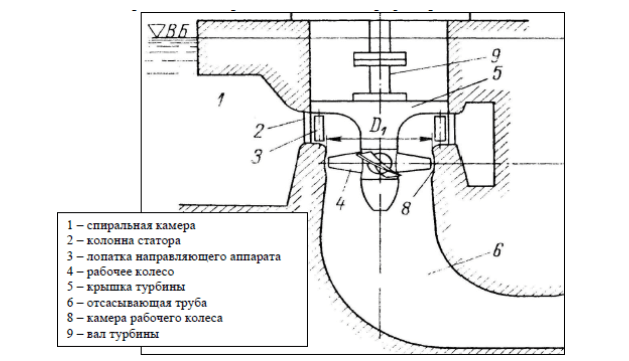

Рисунок 1 – Геометрия проточной части осевой гидротурбины

Таблица 1 - Исходные данные для расчета
