Длинный трубопровод с параллельным и последовательным соединением труб подключен к баку с водой и должен обеспечивать расходы Q2 и Q3 в узловых точках, а также избыточное давление р3 на выходе (при полностью открытой задвижке).

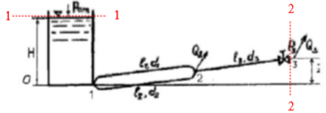

Длинный трубопровод с параллельным и последовательным соединением труб подключен к баку с водой и должен обеспечивать расходы Q₂ и Q₃ в узловых точках, а также избыточное давление р₃ на выходе (при полностью открытой задвижке). Вычислить, какой требуется для этого уровень H воды в баке. Потери напора на местных сопротивлениях принять равными 8% от потерь напора по длине.

Исходные данные:

d₁ = 80 мм; d₂ = 60 мм; d₃ = 75 мм; l₁ = 80 м; l₂ = 90 м; l₃ = 100 м; Q₂ = 5 л/с; Q₃ = 5 л/с; ∆z = 3  м; pм = − МПа;   p₃ = 0,2 МПа;      Вид труб – стальные новые.
