Условие задачи

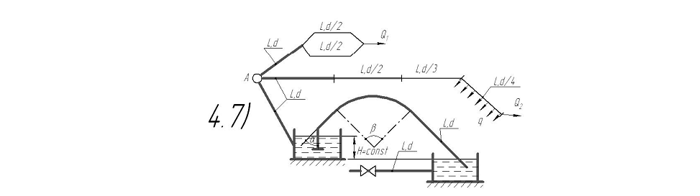

Два бассейна сообщаются чугунным сифоном, имеющим обратный клапан с сеткой с углами поворотов α и β. Отметки уровней воды отличаются на величину Н. От нижнего бассейна отходит бетонная труба диаметром d, длиной L, с объемным расходом Q, с задвижкой. Магистральные асбестоцементные трубопроводы имеют последовательные и параллельные участки. Объемный расход в трубопроводе с параллельными участками — Q1, с последовательным соединением участков — Q2. На конечном участке последовательного соединения происходит равномерная путевая раздача q.
Определить:
1. Распределение расхода по параллельным ветвям.
2. Потери напора на последовательных участках.
3. Повышение давления Δρ в трубопроводе при внезапном закрытии задвижки.
4. Объемный расход в сифоне Qсиф.
Ответ
1. Определим распределение расхода по параллельным ветвям.
Расход жидкости в точке разветвления распределяется по двум ответвлениям. Следовательно:
Потери напора в каждой параллельной ветви одинаковы и равны:
