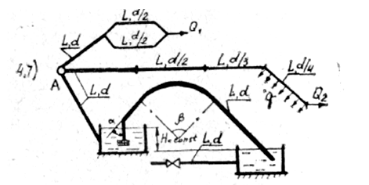

  4. Два бассейна сообщаются чугунным сифоном с углами поворотов α и β (рис. 4.7). Отметки уровней воды отличаются на величину...

Два бассейна сообщаются чугунным сифоном с углами поворотов α и β (рис. 4.7). Отметки уровней воды отличаются на величину Н. От нижнего бассейна отходит бетонная труба

«Два бассейна сообщаются чугунным сифоном с углами поворотов α и β (рис. 4.7). Отметки уровней воды отличаются на величину Н. От нижнего бассейна отходит бетонная труба»
  • Гидравлика

Условие:

Два бассейна сообщаются чугунным сифоном с углами поворотов α и β (рис. 4.7). Отметки уровней воды отличаются на величину Н. От нижнего бассейна отходит бетонная труба с задвижкой. Магистральные асбестоцементные трубопроводы имеют последовательные и параллельные участки. Объемный расход в трубопроводе с параллельными участками – Q1, с последовательным соединением участков - Q2. На конечном участке последовательного соединения происходит равномерная путевая раздача q.

Требуется:

1. Определить распределение расхода по параллельным ветвям.

2. Определить потери напора на последовательных участках.

3. Определить   повышение давления Δp в трубопроводе диаметром d и длиной L при внезапном закрытии задвижки при пропуске объемного расхода Q.

4. Определить объемный расход в сифоне Qсиф имеющем обратный клапан с сеткой.

Исходные данные:

d = 300 мм, L = 200 м, Q1×10-3 = 30 м3/с, Q2×10-3 = 38 м3/с, q ×10-2 =2 л/с, α = 45°, β = 90°, Н = 2,5 м, Q×10-3 = 20 м3/с, е= 8 мм.

Решение:

1. Определим распределение расхода по параллельным ветвям.

Расход жидкости в точке разветвления распределяется по двум ответвлениям. Следовательно,

где Qп1,Qп2 расходы в параллельных ветвях.

Потери напора в каждой параллельной ветви одинаковы и равны:
