Два одинаковых параллельно соединенных центробежных насоса, работают на один трубопровод длиной ℓ=106 м и диаметром d=75 мм. Статический геометрический напор установки Нг=15 (рис.3).

23 января 2025
Гидравлика

Условие:

Найти рабочую точку при работе насосов на трубопровод; Определить потребляемую мощность N установки, коэффициент полезного действия η и подачу Q. Сопротивлением всасывающих и соединяющих насосов трубопроводов пренебречь (перекачиваемая среда-вода).

Кэ=0,02 мм эквивалентная шероховатость;

кинематическая вязкость;

коэффициент местных сопротивлений;

– плотность жидкости.

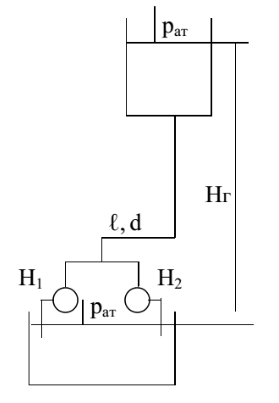

Рисунок 3

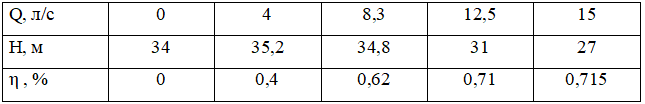

Характеристики насоса

Решение:

Для нахождения рабочей точки и определения режима работы насосов на заданный трубопровод необходимо построить суммарную характеристику двух параллельно работающих насосов:

H = f (Q₁ + Q₂)

и гидравлическую характеристику трубопровода, что осуществляется следующим образом:

1. На графике H = f (Q) по данным таблицы 1 строится характеристика одного насоса (кривая 1 а, б, с, d).

2. Проводятся прямые, параллельные оси расходов Q и на их пересечениях с характеристиками насосов, получают ряд точек и отрезков.

3.Так как насосы включены параллельно, то подача установки равна сумме подач работающих насосов...
