Герметично закрытый резервуар (рис. 1) заполнен водой до уровня h1 равно 2,6м относительно основания резервуара. Слева к резервуару присоединен пьезометр

Дата добавления: 28.10.2024

Условие задачи

Герметично закрытый резервуар (рис. 1) заполнен водой до уровня h1 = 2,6м относительно основания резервуара. Слева к резер­вуару присоединен пьезометр, уровень воды в котором относительно основания резервуара Н. Справа к резервуару присоединена изогну­тая трубка, заполненная водой и ртутью, уровни которых располо­жены на высоте h2 = 0,6 м, h3 = 1,6 м, h4 = 0,8 м, h5 = 1,8 м от основа­ния сосуда. Плотность ртути ρрт = 13 600 кг/м3.

Определить избыточное давление р0 воздуха в напорном баке. Какой высоты Н должен быть пьезометр для измерения того же дав­ления р0? Как изменится высота Н, если р0 увеличится на 10%?

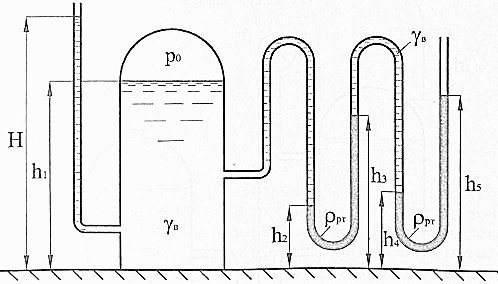

Рисунок 1

Ответ

Давление в сообщающихся сосудах на одном уровне равно, следовательно давление на высоте h1 - h2 равно:

С одной стороны:

pл = p0 + pB * g * (h1 - h2)

С другой стороны:

pn = pрт * g * (h5 - h4) - pB * g * (h3 - h4) + pрт * g * (h3 - h2)

pn = pрт ...
