Условие задачи
Гидравлическая система автоподъемника испытывает нагрузку на штоках двух гидроцилиндров до 10 тонн на каждом. Скорость подъема - не менее v=2 см/с. Рабочий ход штока цилиндра h=1,5 м. Давление питания 250 бар. Соотношение площадей поршня и штока φ=2.
1. Определить размеры гидроцилиндров подъемника
2. Определить необходимую мощность электродвигателя, приводящего в действие насос.
3. Подобрать стандартный дифференциальный гидроцилиндр двухстороннего действия. Цилиндр крепится посредством цапфы на задней крышке корпуса.

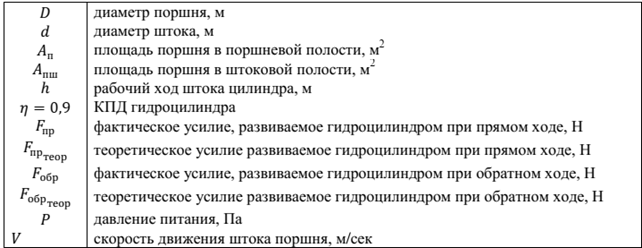

Данные для выполнения задания (принятые обозначения):
Ответ
1. Расчет диаметра поршня.
Усилие, развиваемое гидроцилиндром при прямом ходе, 𝐹пр = 100 000 Н:
где
Следовательно, диаметр поршня:
