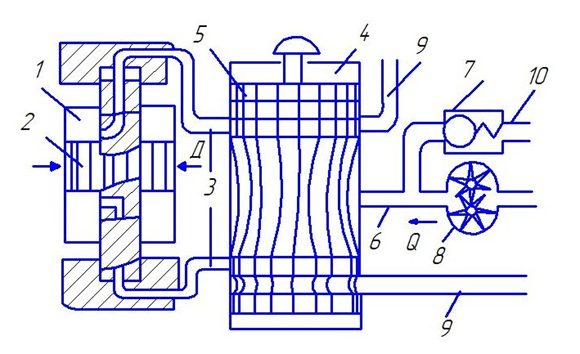

    Гидравлическая система пресса-подборщика с боковой подачей ППБ-13 состоит из следующих основных элементов: силового цилиндра 1 с поршнем 2 диаметром D, соединительных трубопроводов 3, распределителя 4 с золотником 5, нагнетательного трубопровода 6 длиной l и диаметром d, предохранительного клапана 7, насоса 8 с подачей Q, и сливные трубопроводы 9 и 10. Давление на выходе насоса принять р.

    Определить усилие N, создаваемое поршнем силового цилиндра при работе пресса-подборщика.

    Исходные данные: Q = 0,135 л/с, l = 12 м, d_вс = 15,8 мм, v = 0,1×10^-4 м²/с, γ = 8,6 кН/м³ , D = 50 мм, p = 5,2 МПа, h_м = 15%.
