Условие задачи

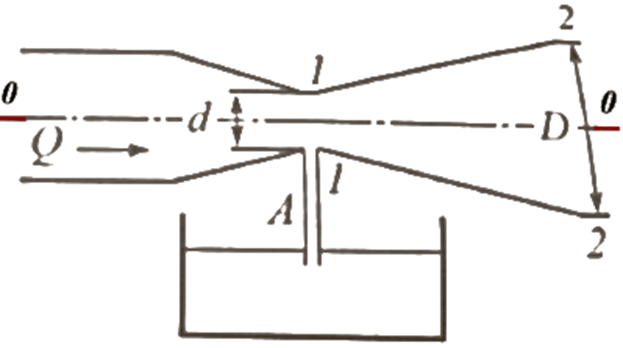

Горизонтальная часть эжектора расположена на высоте h=2 м от свободной поверхности жидкости в резервуаре.
Диаметр узкой горловины эжектора d=20 мм, диаметр выходного сечения D = 60 мм. Определить давление в минимальном сечении эжектора и расход при отсутствии всасывания по трубке А. Плотность воды ρв=1000 кг/м3, атмосферное давление ратм=100 кПа.
Ответ
Определим абсолютное давление в минимальном сечении эжектора при отсутствии всасывания по трубке А:
= 1000 кг/м3 плотность воды;
h = 2 м высота столба воды.
g = 9,81 м/с2 ускорение свободного падения.
pатм = 105 Па атмосферное давление
Вакуум в сечении 1-1:
