Условие задачи
Истечение воды из резервуара под напором Hн = 1,0 м происходит через выпускающий коллектор Dн, который перекрыт дисковым затвором.
Определить:
1) напор в модельной установке, если модель выполнена в масштабе KL и работает на воде;
2) расход в модельной установке Qм при одинаковом с натурой открытием дискового затвора, если в натуре расход равен Qн;
3) силу Fн, действующую на дисковый затвор, если в модели эта сила составила Fм = 2,2 Н.

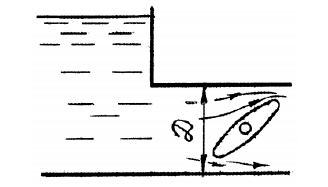

Рисунок 1 − Схема к задаче
Исходные данные:
KL = 6; Dн = 0,6 м; Qн = 300 л/с;
Ответ
1) Найдем напор в модельной установке, если модель выполнена в масштабе KL и работает на воде;
По определению коэффициент гидравлического подобия:
Напор в модельной установке
