Условие задачи

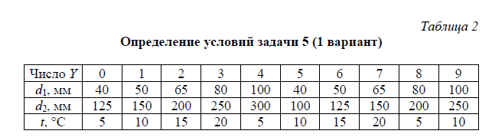

Из бака по стальному трубопроводу вытекает вода температурой t, величина которой определяется по табл. 2. Определение диаметров трубопровода для выделенных на схеме участков производится также при помощи табл. 2. Длины этих участков составляют L1 = (15 + 2∙y)=17 м и L2 = (3 + 0,3∙x)=3м. Отметка трубопровода в месте подключения к баку Zн = (10,2+ x)=10,2м, а отметка в месте начала свободного излива воды из бака Zк = (5,1 + x)=5,1м. Напор в баке составляет H=(5+0,7∙y)=5,7м, а избыточное давление на поверхности воды Pм=(1+0,1∙y)=1,1 бар. Необходимо определить пропускную способность трубопровода

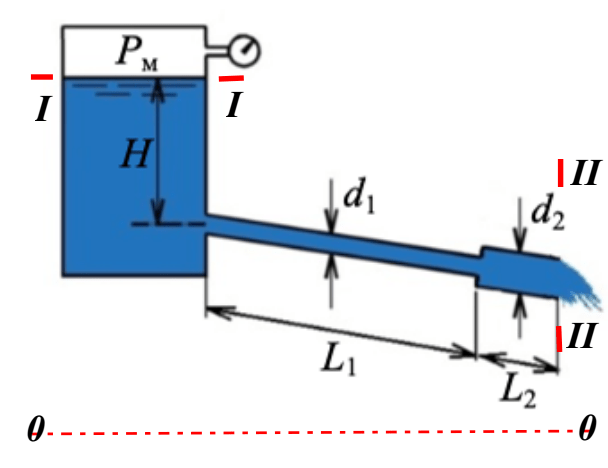

Рисунок 5
Ответ
Дано:
Найти
Применим уравнение Бернулли для свободной поверхности бак I и выход из трубопровода II. Плоскость сравнения проведем через нулевую точки отметок Z.
