Из бака с постоянным напором вода подается в зумпф, уровень воды в котором также постоянный и ниже оси трубы на величину h (рис. 4.5).Определить напор воды Н в баке

24 октября 2024
Гидравлика

Условие:

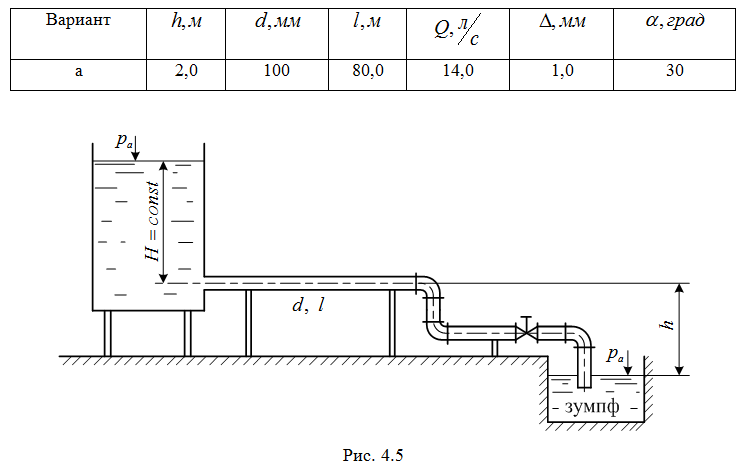

Из бака с постоянным напором вода подается в зумпф, уровень воды в котором также постоянный и ниже оси трубы на величину h (рис. 4.5).

Определить напор воды Н в баке, чтобы расход воды, пропускаемый по трубопроводу диаметром d и длиной l, был равен Q.

Труб водопроводная, чугунная с абсолютной шероховатостью Δ. В системе установлен пробковый кран с углом закрытия α.

Плотность воды ρ=10³ кг/м³; коэффициент кинематической вязкости воды ν=1·10-6 м²/c.

Решение:

Составляем уравнение Бернулли для сечений 1-1, проходящему по свободной поверхности воды в баке и 2-2, проходящему по свободной поверхности воды в зумпфе, относительно плоскости 2-2 (рис. 4.5.1):

где так как сечения проведены через свободные поверхности воды в баке и зумпфе, где скорость движения воды пренебрежимо мала считая режим движения турбулентным, - суммарные потери напора. В процессе реше...
