Из большого открытого резервуара А (рисунок 25), в котором поддерживается постоянный уровень жидкости, по трубопроводу, состоящему из двух последовательно  соединенных  трубопроводов, изготовленных  из материала М,

Дата добавления: 13.08.2024

Условие задачи

Из большого открытого резервуара А (рисунок 25), в котором поддерживается постоянный уровень жидкости, по трубопроводу, состоящему из двух последовательно  соединенных  трубопроводов, изготовленных  из материала М, жидкость Ж при температуре 20°С течет в резервуар Б. Разность уровней жидкостей в резервуарах  А и Б равна Н. Длина труб l и l2, а их диаметры d и d2.

                                                                                     Рисунок 25

Определить расход жидкости Q протекающей по трубопроводу В расчетах принять, что местные потери напора составляют 15% от потерь по длине. Данные для решения задачи в соответствии с вариантом задания выбрать из таблицы 11.

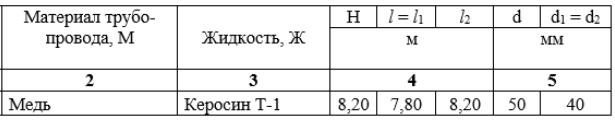

Таблица 11

Ответ

Дано:

материал трубопровода медь,

∆ = 0,1 мм,

жидкость керосин Т-1,

Н = 8,2 м,

l = 7,8 м,

l2 = 8,2м,

d = 50 мм = 0,05 м,

d2 = 40 мм = 0,04 м.

Найти:

Q = ?

--------------------------------

На основании уравнения неразрывности потока расход жидкости по каждому из участков трубопровода будет одинаков. В рассматриваемом случае потери напора равны разности отметок входного и выходного сечений, Нпот = Н. Потери напора при последовательном соединении трубопроводов вычисляем по уравнению
