Из большого резервуара, в котором поддерживается постоянный уровень (рисунок 22), по трубопроводу из материала М вытекает жидкость Ж, температура которой 20°С. Диаметр трубопровода d, наклонная и горизонтальная части трубопровода одинаковой

Дата добавления: 13.08.2024

Условие задачи

Из большого резервуара, в котором поддерживается постоянный уровень (рисунок 22), по трубопроводу из материала М вытекает жидкость Ж, температура которой 20°С. Диаметр трубопровода d, наклонная и горизонтальная части трубопровода одинаковой длины l. Высота уровня жидкости над горизонтальной частью трубопровода равна Н. Конец наклонной части трубопровода находится ниже горизонтальной его части на величину h.

         Определить расход жидкости, протекающей по трубопроводу, и построить пьезометрическую и напорную линии. Данные для решения задачи в соответствии с вариантом задания выбрать из таблицы 10.

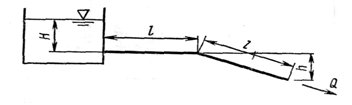

Рисунок 22



Таблица 10

Ответ

Дано:

материал трубопровода сталь цинковая,

жидкость глицерин, Н = 7,1 м,

h = 0,8 м, l = 2,8 м, d = 70 мм

Найти:

Q = ?

------------------------------------

Составим уравнение Д. Бернулли для сечений 1-1 и 2-2 относительно плоскости сравнения 0-0, совпадающей с сечением 2-2:

Уравнение в общем виде:

В нашем случае z1 = Н + h, z2 = 0, р1= р2 = ратм, (давление учитывать не будем), скоростным напор...
