Из источника А вода подается по чугунному трубопроводу в водоем, где поддерживается постоянный уровень и который сообщен с другим водоемом посредством сифона.

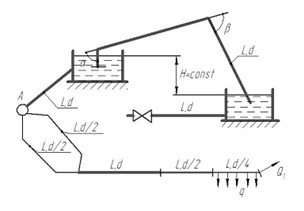

Из источника А вода подается по чугунному трубопроводу в водоем, где поддерживается постоянный уровень и который сообщен с другим водоемом посредством сифона. Чугунный сифон имеет диаметр d и углы поворота α и β. От второго водоема отходит чугунный трубопровод диаметром d с толщиной стенки е, в котором перед закрытием задвижки создается давление р_о. Другой участок системы водоснабжения имеет трубопроводы с параллельным и последовательным соединениями. Путевой объемный расход в конце последовательного участка составляет q.

Определить:

1. Распределение расхода в параллельных ветвях трубопровода.

2. Потери напора в последовательно соединенных трубопроводах.

3. Объемный расход в сифоне Q.

4. Напряжение σ в стенках трубопровода при внезапном закрытии задвижки, если до закрытия вода в нем двигалась со скоростью υ₀.

Исходные данные: d = 0,2 м, L = 300 м, Q1 = 4∙10^-2 м³/с,

q = 1,8∙10^-2 л/с = 1,8∙10^-5 м³/с, α = 60°, υ₀ = 1,1 м/с

β = 60° , Н = 2,4 м, р0 = 1,3∙105 Па, е = 7 мм,

Q_сиф = ? Q_п1= ? Q_п2 = ? h_1,2,3 = ?   σ = ?
