Из источника А вода подается по чугунному трубопроводу в водоем со скоростью V0, где поддерживается постоянный уровень и который сообщен с другим водоемом посредством сифона. Чугунный сифон имеет диаметр d и углы поворота α и β.

Дата добавления: 13.08.2024

Условие задачи

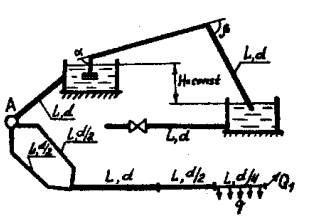

Из источника А вода подается по чугунному трубопроводу в водоем со скоростью V0, где поддерживается постоянный уровень и который сообщен с другим водоемом посредством сифона. Чугунный сифон имеет диаметр d и углы поворота α и β. От второго водоема отходит чугунный трубопровод диаметром d с толщиной стенки е, в котором перед закрытием задвижки создается давление ро. Другой участок системы водоснабжения имеет трубопроводы с параллельным и последовательным соединениями. Путевой объемный расход в конце последовательного участка составляет q.

Определить:

1. Распределение расхода в параллельных ветвях трубопровода.

2. Потери напора в последовательно соединенных трубопроводах.

3. Объемный расход в сифоне Q.

4. Напряжение σ в стенках трубопровода при внезапном закрытии задвижки, если до закрытия вода в нем двигалась со скоростью υ0.

Ответ

Дано:

d = 0,2 м, L = 103 м, Q1 = 4∙10-4 м3/с,

q = 1,8∙10-2 л/с = 1,8∙10-5 м3/с, = 60, 0 = 1,1 м/с

= 60 , Н = 2,4 м, р0 = 1,3∙105 Па, е = 7 мм,

Найти: Q, Qп1, Qп2, h1,2,3,

Определим потери напора в последовательно соединенных трубопроводах. Расчет начнем с конечного участка. Расход на конечном участке:

Потери напора на данном участке: d = d/4 = 0,2/4 = 0,05 м

Потяни
