Условие задачи

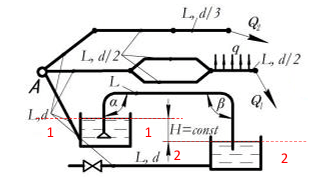

Из источника А вода подается в разветвленную сеть. Магистральный трубопровод имеет последовательные участки с объемным расходом Q2, длиной L, диаметрами d, d/2, d/3 и параллельные ветви с объемным расходом Q1, имеющие диаметры d/2. На одном из участков имеется путевой объемный расход воды q. По ответвлению вода подается в резервуар, который связан посредством сифонного трубопровода с другим резервуаром. Разница уровней в резервуарах H. Сифонный трубопровод выполнен с углами
поворота α и β, имеет сетку с обратным клапаном. От нижнего резервуара
отходит чугунный трубопровод с толщиной стенок е, в котором перед
закрытием задвижки имеется давление р0, а давление при мгновенном
закрытии задвижки возрастает до р.
Определить:
1. Распределение расхода в ветвях трубопровода на параллельных участках.
2. Потери напора на последовательных участках трубопровода.
3. Начальную скорость V0 движения воды в чугунном трубопроводе с задвижкой.
4. Диаметр сифона.
Исходные данные: d = 0,3 м, L = 500 м, Q1×10-2 = 18 м3/с, Q2×10-2 = 12 м3/с, q ×10-2 = 3 л/с,
α = 90°, β = 90°, Н = 3 м, Qсиф×10-3 = 27 м3/с, р2 = 1,2 бар; р2 = 1,9 МПа; е = 7
мм
Ответ
Дано: d = 0,3 м, L = 500 м, Q110-2= 18 м3/с, Q210-2= 12 м3/с, q 10-2= 3 л/с,
= 90, = 90, Н = 3 м, Qсиф10-3= 27 м3/с, р2= 1,2 бар; р2= 1,9 МПа; е = 7
мм
1. Найдем распределение расхода в ветвях трубопровода на параллельных участках.
Подсчитываем расчетные расходы на каждом участке трубопровода.
Q =𝑄1+𝑞𝐿
Q =180+0,03∙500 = 195 л/𝑐
Так как диаметры параллельного трубопровода одинаковы, то через каждую трубу проходит расход, равный половине расхода Q
Q|| = 0,5𝑄1 = 195
