Условие задачи

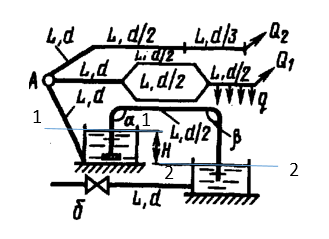

Из источника А вода подается в разветвленную сеть (рис.4.2). Магистральный трубопровод имеет последовательные участки длиной L, диаметрами d, d/2, d/3 и параллельные ветви, имеющие диаметры d/2. На одном из участков имеется путевой объемный расход воды q. По ответвлению вода подается в резервуар, который связан посредством сифонного трубопровода с другим резервуаром. Разница уровней в резервуарах Н. Сифонный трубопровод выполнен с углами поворота α и β, имеет сетку с обратным клапаном. От нижнего резервуара отходит трубопровод с толщиной стенок е, в котором перед закрытием задвижки имеется давление р0. Трубы в сети чугунные.
d = 300 мм = 0,3 м, L = 400 м, Q1×10-3 = 16 м3/с,
Q2×10-3 = 10 м3/с, q×10-2 =3 л/с, α = 90°,
β = 90°, Н = 2 м, Qсиф×10-3 = 25 м3/с,
е = 7 мм, ро× 105 = 1,2 Па, р × 106 = 1,9 Па.
Требуется:
1. Определить распределение расхода в ветвях трубопровода с объемным расходом Q1 на параллельных участках.
2. Определить потери напора на последовательных участках трубопровода с объемным расходом Q2.
3. Определить, при какой начальной скорости ν0 движения воды в чугунном трубопроводе давление при мгновенном закрытии задвижки достигнет величины р.
4. Определить диаметр сифона.
Qп, h, ν0, dс= ?
Ответ
Дано: d = 300 мм = 0,3 м, L = 400 м, Q110-3 = 16 м3/с,
Q210-3 = 10 м3/с, q10-2 =3 л/с, = 90,
= 90, Н = 2 м, Qсиф10-3 = 25 м3/с,
е = 7 мм, ро 105 = 1,2 Па, р 106 = 1,9 Па.
1. Определим распределение расхода на параллельных участках.
Потери напора в трубопроводе с непрерывным путевым расходом:
, где QT транзитный расход, равный ; путевой расход
