Условие:

Из напорного бака A с отметкой горизонта воды 15,50 м требуется подать в пункт B воду на отметку 10,6 м в количестве Q = 20,6 л/с. Между пунктами A и B расстояние l = 880 м. Для прокладки водопровода имеются «нормальные» трубы с диаметрами d₁ = 150 мм (вес 1 пог. м 38 кг, или 372,8 Н) и d₂ = 200 мм (вес 1 пог. м 55 кг, или 539,6 Н).

Какие трубы надо поставить, чтобы их общий вес был наименьшим?

Решение:

Определим при заданном напоре H =15,50 10,60 = 4,90 м расходную характеристику:

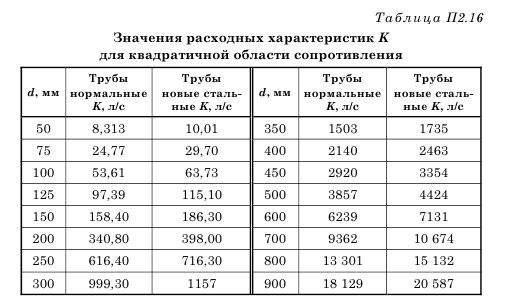

По таблице П2.16 находим K = 158,4 л/с для d₁ =150 мм и K = 340,8 л/с для d₂ = 200 мм.

Из сопоставления табличных значений K с расчетным следует, что при постановке труб d = 150 мм не обеспечится пропуск заданного расхода при расчетных отметках, а при d = 200 мм пойдет расход больше расчетного или останется излишний н...
