Из напорного бака с постоянным уровнем вода подается потребителям по трубопроводу, состоящему из двух последовательно соединенных участков гидравлически длинных труб.

23 января 2025
Гидравлика

Условие:

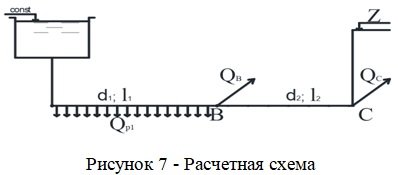

Из напорного бака с постоянным уровнем вода подается потребителям по трубопроводу, состоящему из двух последовательно соединенных участков гидравлически длинных труб.

Требуется:
1. Определить расчетный расход на каждом участке.
2. Определить потери напора на каждом участке, пользуясь таблицами для гидравлически длинных труб.

Исходные данные:
Q_B=30 л/с, Q_C=20 л/с, Q_p1=40 л/с, Q_p2=0 л/с,
d₁=250 мм, d₂=200 мм, l₁=440 м, l₂=540 м, z=5 м
Вид трубы - нормальные стальные.

Решение:

1) Определим расчетный расход на каждом участке
Участок АВ:
Для этого участка транзитными являются расходы: Q_B,Q_C
Путевой расход - Q_p1
Известна формула для определения расчетного расхода при известных путевом и транзитном расходов.
Q_расч=Q_т+0,55∙Q_p
Q_расч.AB=(Q_B+Q_C)+0,55∙Q_p1=(30+20)+0,55∙40=72 л/с
Участок ВС:
Для этого участка транзитным является расход: Q_C
Путевого расхода на участке BC нет.
Q_расч.BC=Q_C=20 л/с
