Условие:
Из напорного бака водопроводной башни, расположенной в пункте А (рис.1), вода поступает в распределительную сеть.

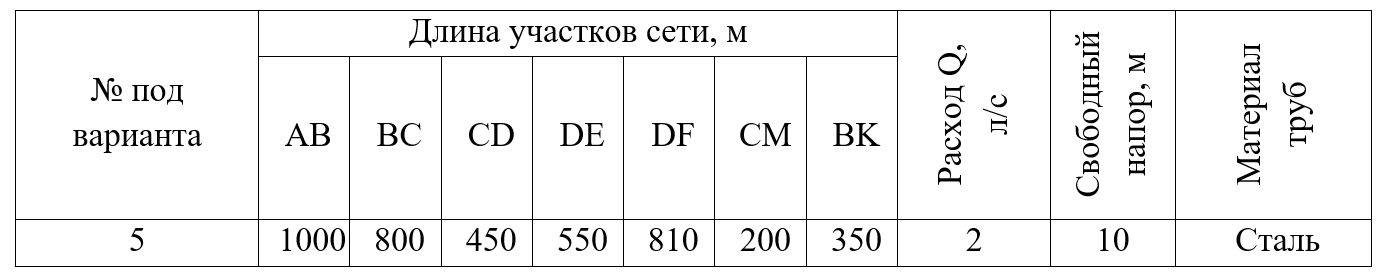

Расходы воды, длины участков и отметки поверхности земли в узлах показаны на рис.1 и таблице 1. В концевых узлах водопотребления должен быть обеспечен свободный напор Нсв ≥ Нсв.доп. = 10м. Трубы стальные.

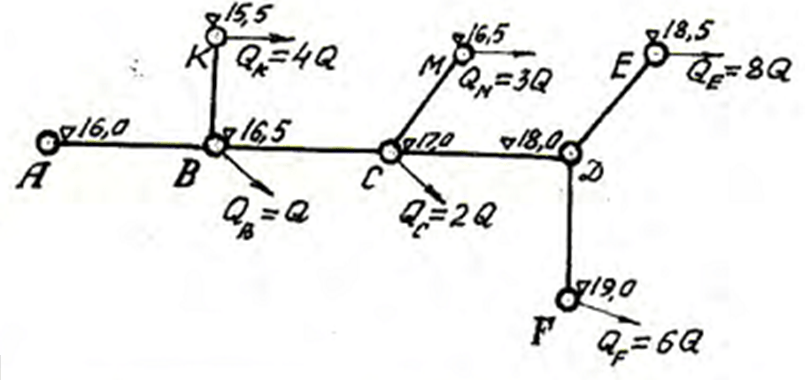

Рисунок 1
Решение:
1. Устанавливаем расчетные расходы для отдельных участков сети. Расчетный расход какого-либо участка сети должен равняться сумме расходов, забираемых из сети ниже по течению от этого участка.
2. Выбираем линию трубопроводов, которую следует рассматривать как магистральную. В качестве магистрали выбираем линию наиболее длинную, наиболее нагруженную расходами. Этим условиям соответствует линия АВCDF.
...
