Условие:

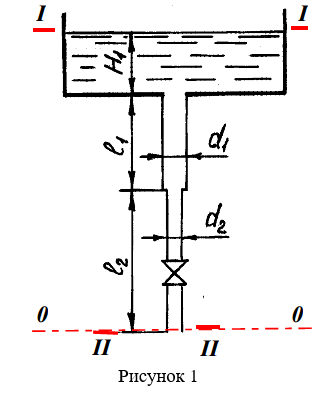

Из открытого резервуара через вертикальную трубу (d₁ =30мм, l₁ = 1,5м и d₂ = 50 мм, l₂ = 1,6м) в атмосферу вытекает вода. Шероховатость стенок труб Δ =0,50мм. Коэффициент сопротивления крана ζ_к=6.

Считая уровень Н₁ воды в резервуаре постоянным, определить его значение, если расход Q=4,0 л/с. (вязкость м²/с)

Решение:

Составляем уравнение Д. Бернулли в общем, виде для сечений I-I (на свободной поверхности жидкости в резервуаре) и сечения II-II (на выходе потока из трубы).

Намечается горизонтальная плоскость сравнения 0-0. Полагая, что режим течения турбулентный, т. е. учитывая большие размеры резервуара и считая скорость изменения уровня свободной поверхности равной нулю скорость в сечении II-II равна скорости...
