Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость ∆э=1мм), состоящему из труб различных диаметров D

«Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость ∆э=1мм), состоящему из труб различных диаметров D»
  • Гидравлика

Условие:

Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость ∆э=1мм), состоящему из труб различных диаметров D и различной длины L, вытекает в атмосферу вода с расходом Q=1,3л/с и температурой t=17ºС. Коэффициент кинетической энергии принять равным 1,1.

Определить:

1. Скорость движения воды и потери напора (по длине и местные) на каждом участке трубопровода.

2. Установить величину напора Н в резервуаре.

3. Построить напорную и пьезометрическую линии в масштабе.

Решение:

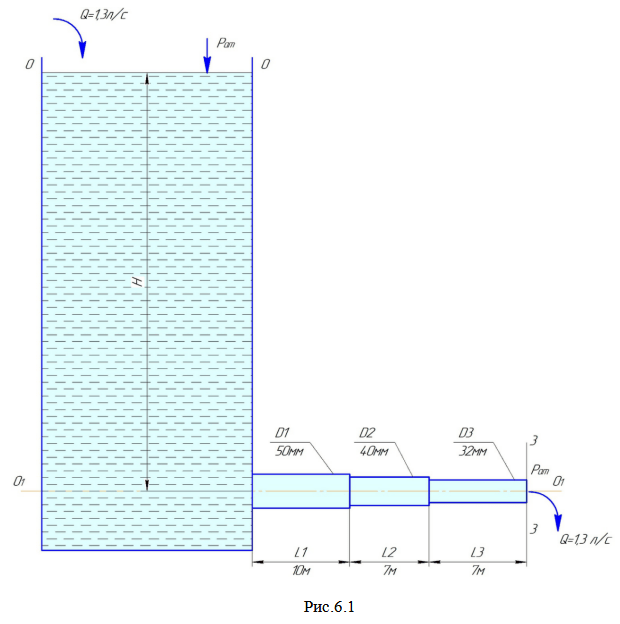

Задача решается на основе уравнения Бернулли. Составляем уравнение в общем виде для сечений 0-0 и 3-3 (см. Рис. 6.1):

Плоскость сравнения выбираем горизонтальную, проходящую по оси трубопровода О1-О1.

Вычисляем составляющие уравнения.

Z0=Н (искомая величина напора в резервуаре);

Р0=Ратм (атмосферное давление);

(скорость движения воды в сечении 0-0);
