Условие:

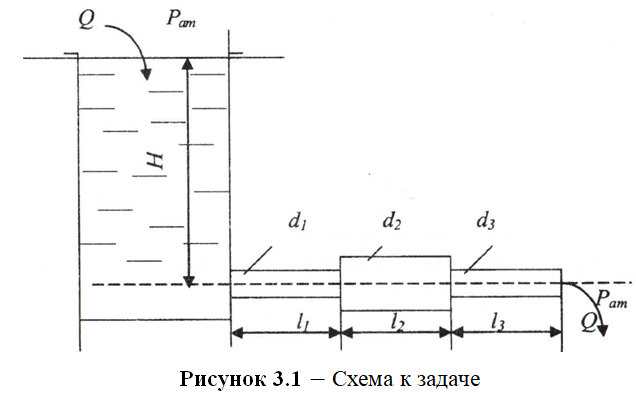

Из открытого резервуара, в котором поддерживается посто­янный уровень, по стальному трубопроводу (эквивалентная шеро­ховатость kэ = 0,1 мм), состоящему из труб различного диаметра d и различной длины l, вытекает в атмосферу вода, расход кото­рой Q, температура t°С.

Требуется:

  1. Определить скорости движения воды и потери напора (по длине и местные) на каждом участке трубопровода.
  2. Установить величину напора в резервуаре.
  3. Построить пьезометрическую и напорную линии на всех участках трубопровода.

Таблица 1

Решение:

1. Составим уравнение Бернулли

где yв = 9810 - удельный вес воды, Н/м3;

a - коэффициент Кориолиса;

g = 9,81 м/с2 ускорение свободного падения;

Z1 и Z2 высота подъема сечений 1 и 2 над плоскостью сравнения, м;

V1 и V2 скорости жидкости в сечениях 1 и 2, м/с;

гидравлические потери в трубопроводе.
