Условие задачи

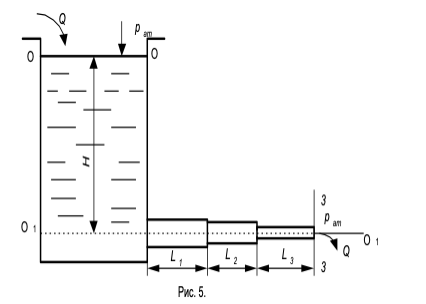

Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость kэ = 0,1 мм), состоящему из труб различного диаметра d и различной длины L, вытекает в атмосферу вода, расход которой Q и температура t ºС (рис. 37).
Требуется:
1. Определить скорости движения воды и потери напора (по длине и местные) на каждом участке трубопровода.
2. Установить величину напора Н в резервуаре.
3. Построить напорную и пьезометрическую линии, с соблюдением масштаба.
Дано: Q = 1,5 л/с = 0,0015 м3/с, d1= 50 мм = 0,05 м,
d2= 40 мм = 0,04 м, d3= 32 мм = 0,032 м, l1 = 9 м,
l2 = 3 м, l3 = 1 м, t = 30˚С
hl, hм, Н - ?
Ответ
Составим уравнение Д. Бернулли для сечений 0-0 и 3-3, относительно плоскости сравнения, совпадающей с осью трубы.
Уравнение в общем виде:
z высота центра тяжести сечения над плоскостью сравнения 0-0, м;
пьезометрическая высота, м;
