Условие:

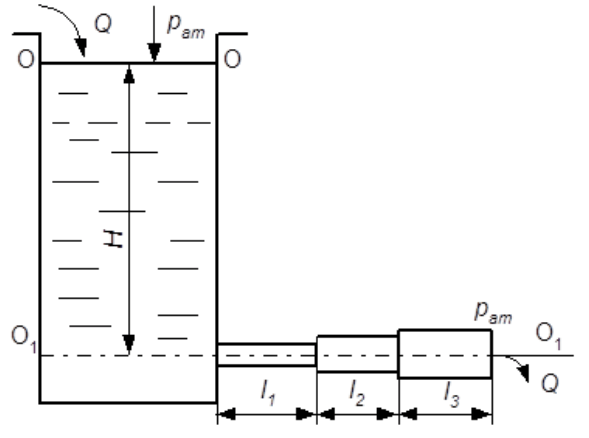

Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость kэ = 0,1мм), состоящему из труб различного диаметра d и различной длины l, вытекает в атмосферу вода, расход которой Q, температура t.

Требуется:

Определить скорости движения воды и потери напора (по длине и местные) на каждом участке трубопровода.

 Установить величину напора Н в резервуаре.

 Построить напорную и пьезометрическую линии, с соблюдением масштаба.

Исходные данные:

 Q = 5 л/с; d1 = 50 мм; d2 = 75 мм; d3 = 100 мм; l1 = 3 м; l2 = 10 м; l3 = 12 м; t = 600С.

Решение:

Составим уравнение Бернулли для сечений 00 и 33. Сечение 00 совпадает со свободной поверхностью жидкости в резервуаре, сечение 33 совпадает с выходом из трубопровода. За плоскость сравнения примем ось трубопровода:

z0 = H; z3 = 0; р0 = р3 = ратм; V0 = 0;

коэффициенты Кориолиса, зависят от режима течения;
