Условие задачи
Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость Кэ=0,1 мм), состоящему из труб различного диаметра d и различной длины l, вытекает в атмосферу вода, расход которой Q, температура t (рис. 3).

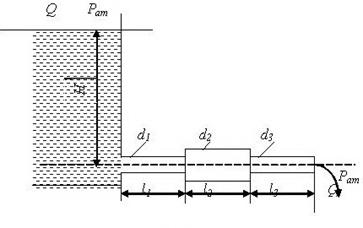

рис.3
Требуется:
1. Определить скорости движения воды и потери напора (по длине и местные) на каждом участке трубопровода.
2. Установить величину напора Н в резервуаре.
3. Построить напорную и пьезометрическую линии на всех участках трубопровода.
Исходные данные:
Q=0,5 л/с; d1 =20 мм; d2 =15 мм; d3 =20 мм; l1 = 1,0 м; l2 =2,0 м; l3 =1,0 м; t =100С.
Ответ
Дано: Q=0,5 л/с; d1 =20 мм; d2 =15 мм; d3 =20 мм; l1 = 1,0 м; l2 =2,0 м; l3 =1,0 м; t =100С.
Составим уравнение Бернулли для сечений 00 и 3 3. Сечение 00 совпадает со свободной поверхностью жидкости в резервуаре, сечение 33 совпадает с выходом из трубопровода. За плоскость сравнения примем ось трубопровода:
z0 = H; z3 = 0; р0 = р3 = ратм;
h03 потери напора на участке 0 3.
Отсюда вел...
