Условие:

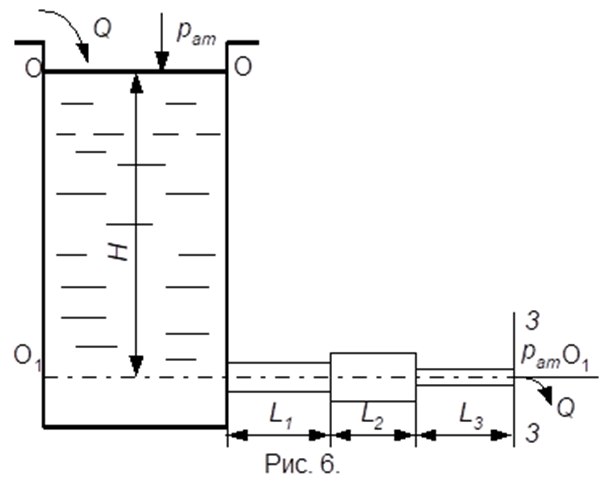

Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость Кэ=0,1мм), состоящему из труб различного диаметра d и различной длины L вытекает в атмосферу вода, расход которой Q, температура t.
Требуется:
1. Определить скорости движения воды и потери напора (по длине и местные) на каждом участке трубопровода.
2. Установить величину напора Н в резервуаре.
3. Построить напорную и пьезометрическую линии на всех участках трубопровода.
Решение:
Составим уравнение Бернулли для сечений 00 и 33. Сечение 00 совпадает со свободной поверхностью жидкости в резервуаре, сечение 33 совпадает с выходом из трубопровода. За плоскость сравнения примем ось трубопровода:
