Из резервуара, на свободной поверхности которого избыточное давление, вода поступает в резервуар по трубопроводу переменного сечения. Определить: режим течения, скорость и расход воды, поступающей по трубопроводу; скорость и расход воды через насадок.

Дата добавления: 14.09.2024

Условие задачи

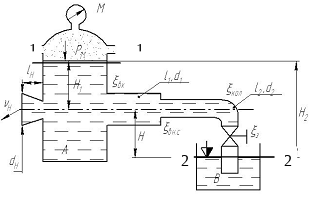

Из резервуара А, на свободной поверхности которого избыточное давление ρм, вода температурой t = 15°С поступает в резервуар В по трубопроводу переменного сечения, состоящему из двух участков длиной l1и l2 и диаметрами d1и d2, с задвижкой и коленом, коэффициенты сопротивлений: колена ζ, полностью открытой задвижки ζз и потерь на вход в трубу ζвх и соответственно коэффициенты гидравлического трения на первом участке λ1, на втором — λ2. Разность уровней в резервуарах Н2= Н1+ Н.

На глубине Н1  к резервуару А подсоединен конически расходящийся насадок с диаметром выходного сечения dH и длиной lн = 5dн, истечение из которого происходит в атмосферу с коэффициентами расхода и скорости μ н = φн. Скоростным напором и изменением уровня в резервуаре А пренебречь.

Определить:

Режим течения, скорость vтр и расход воды Qтр,  поступающей в резервуар В по трубопроводу.
Скорость vн и расход воды Qн через конически расходящийся насадок.



Ответ

Дано: l1 = 10 м, l2 = 14 м, d1 = 2∙10-2 м,

d2 = 0,8∙10-2 м, dн = 2∙10-2 м, Н = 3 м,

Н1= 6 м, рм = 200 кПа, н = 0,45 = н, в = 5,

1 = 0,025, 2 = 0,04, к1 = 0,4, вх = 0,5

= ?Qтр = ? Qн = ?

1. Составим уравнение Бернулли для сечений 1-1 и 2-2 относительно плоскости сравнения 0-0 (совпадающей с сечением 2-2)

Уравнение Бернулли в общем виде запишется:

z- высота центра тяжести сечения 1-...
