Из водоёма с помощью центробежного насоса вода подаётся на горное предприятие Определить высоту расположения оси центробежного насоса над уровнем воды в водоёме
- Гидравлика
Условие:

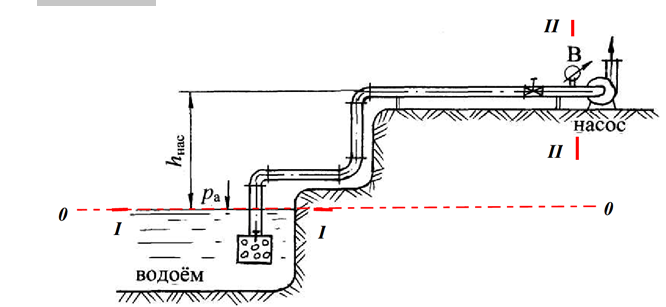

Из водоёма с помощью центробежного насоса вода подаётся на горное предприятие (рис. 4.30).
Определить высоту расположения оси центробежного насоса над уровнем воды в водоёме (hнас), если расход воды Q = 18 л/с, диаметр трубы d = 150 мм, длина l = 20 м, вакуумметрическое давление на входе в насос рвак = 0,6 ат. На входе в трубу установлена сетка с обратным клапаном. Учесть потери напора в трёх коленах при угле a = 90˚ и в задвижке Лудло со степенью закрытия а/d = 3/4. Считать трубу водопроводной загрязнённой.
Решение:
Для решения воспользуемся уравнением Д.Бернулли для потока реальной жидкости. Уравнение составляется для двух сечений: за сечение II принимается сечение свободной поверхности водоема, за сечение IIII сечение места установки манометра на входе в насос. За плоскость сравнения принимаем горизонтальную плоскость 0-0, проходящую через свободную поверхность водоема.
Пологая, что режим течения турбулентн...
