Условие задачи

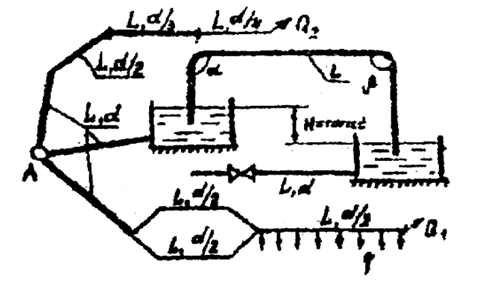

Из водоисточника А вода подается в накопительный резервуар, где поддерживается постоянный уровень. Из резервуара-накопителя вода поступает в приемный резервуар при помощи стального сифонного водопровода, имеющего углы поворота α и β, пропускающего объемный расход Qсиф. Стальной трубопровод диаметром d, длиной L, с толщиной стенок e, отходящий от нижнего резервуара, заканчивается задвижкой. Система последовательно соединенных трубопроводов с длиной Lи диаметрами d, d/2, d/3, d/4 пропускает транзитом из источника А объемный расход Q2 к потребителю. Система трубопроводов с параллельными ветвями заканчивается последовательным участком с равномерно распределенным путевым объемным расходом q.
Определить:
1. Повышение давления Δρ в трубопроводе при внезапном закрытии задвижки.
2. Диаметр сифона.
Дано: d = 0,4 м, L = 200 м, Q1 = 15∙10-2 м3/с,
Q2 = 9∙10-2 м3/с, q = 5∙10-2 л/с = 5∙10-5 м3/с, α = 90 ̊,
β = 90 ̊ , Н = 2 м, Qcиф = 25∙10-3 м3/с,
е = 10 мм = 0,010 м
dс= ? Δр = ?
Ответ
Повышение давления при гидравлическом ударе определяется по формуле Жуковского:
где а скорость распространения ударной волны в трубопроводе, м/с;
плотность жидкости, для воды = 1000 кг/м3;
где Еж мод...
