Условие задачи

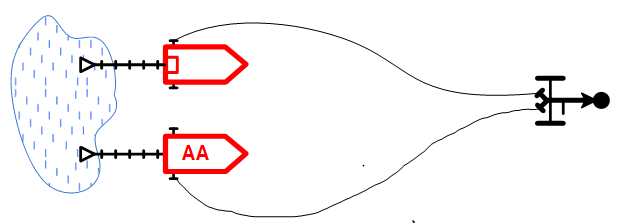

К лафетному стволу с насадком dH1 подача воды осуществляется от двух пожарных автомобилей АНР-40(130) и АА-40(131). От автомобиля АНР-40(130) проложена рукавная линия диаметром di из прорезиненных рукавов длиной Lb а от автомобиля АА-40(131) - из прорезиненных рукавов диаметром d2 и длиной L2. Ствол поднят на высоту Z
Определить подачу каждого из пожарных насосов.
Аналитическое условие совместной работы насосов и рукавных систем выражается так
a-bQ2=ScQ2+z
Определив сопротивление системы и подставив его в исходное выражение, получим значение подачи каждого насоса.
Ответ

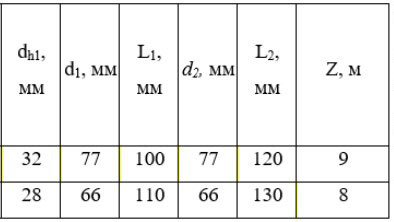

АНР-40(130) и АА-40(131) насос ПН 40У:
а = 110,6; b = 0,0098
dн1 = 32 мм (Sн1 = 0,079)
d1 = 77 мм (S1 = 0,015)
L1 = 100 м (n1 = 100/20 = 5 шт.)
d2 = 77 мм (S2 = 0,015)
L2 = 120 м (n2 = 120/20 = 6 шт.)
z = 8 м.
Напор на входе в ствол
где Q суммарная подача двух автомобилей.
Напоры Н1 и Н2 на выходах автомобилей
