Каков должен быть коэффициент сопротивления вентиля, установленного в наклонном участке трубопровода, чтобы вакуумметрическая высота в конце горизонтального участка не превышала 5 м? Какой расход будет при этом в трубопроводе?

«Каков должен быть коэффициент сопротивления вентиля, установленного в наклонном участке трубопровода, чтобы вакуумметрическая высота в конце горизонтального участка не превышала 5 м? Какой расход будет при этом в трубопроводе?»
  • Гидравлика

Условие:

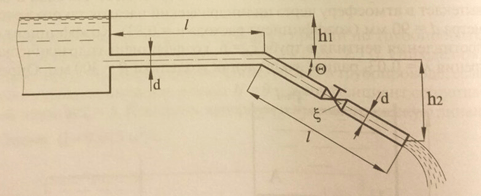

Вода вытекает в атмосферу из резервуара с постоянным уровнем по трубопроводу диаметром d = 120 мм, состоящему из горизонтального и наклонного участков одинаковой длины l - 30 м. Горизонтальный участок заглублен подуровень на h1 = 1,5 м,  наклонный участок имеет высоту h2 = 15 м и угол уклона θ = 30о.

Каков должен быть коэффициент сопротивления ξв вентиля, установленного в наклонном участке трубопровода, чтобы вакуумметрическая высота в конце горизонтального участка не превышала hв = 5 м? Какой расход будет при этом в трубопроводе? Коэффициент гидравлического трения принять λ = 0,035.

Решение:

Рассмотрим течение жидкости на горизонтальном участке трубопровода.

Определим потери напора при движении жидкости по трубе, они складываются из потерь на трение по длине и потерь на местных сопротивлениях:

Предварительно будем считать, что в трубопроводе турбулентный режим течения.

Для определения потерь напора при турбулентном течении воспользуемся формулой Вейсбаха - Дарси:
