Квадратное отверстие со стороной а в стенке резервуара с жидкостью закрыто щитом ОА, который прижимается грузом G, подвешенным на рычаге длиной х. Расстояние от верхней кромки отверстия до оси вращения Оh.

«Квадратное отверстие со стороной а в стенке резервуара с жидкостью закрыто щитом ОА, который прижимается грузом G, подвешенным на рычаге длиной х. Расстояние от верхней кромки отверстия до оси вращения Оh.»
  • Гидравлика

Условие:

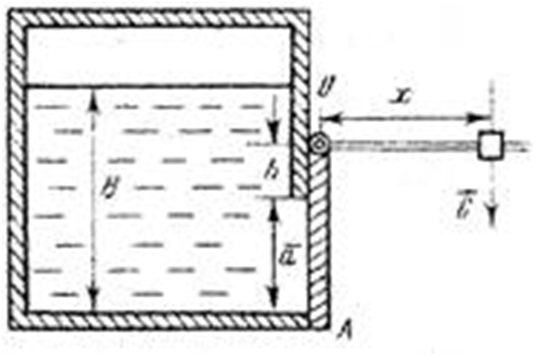

Квадратное отверстие со стороной а в стенке резервуара с жидкостью закрыто щитом ОА, который прижимается грузом G, подвешенным на рычаге длиной х.

Расстояние от верхней кромки отверстия до оси вращения Оh.

Найдите минимальный вес груза G, достаточный для удержания жидкости в резервуаре на уровне Н, если избыточное давление на поверхности жидкости Ризб. Весом щита, рычага, а также трением в шарнире пренебречь.

Дано:

а = 1,0 м; ρ = 820 кг/м3; х = 0,3м; h= 0,2 м; Н = 2,3 м; ризб = 4,2 кПа.

Решение:

Давление в центре тяжести квадратного отверстия, которое расположено на глубине hц.т = Н - а/2 = 2,3 - 1,0/2 = 1,8 м, равно:

р = ризб + g = 4200 + 8209,811,8 = 18680 Па = 18,68 кПа.

Сила давления на квадратный щит равна:

F = рS = ра2 = 18,681,02 = 18,68 кН. Но э...
