На основании упрощенной схемы гидропривода (рис.) определить рабочее давление и расход заданного гидродвигателя; выбрать диаметры трубопроводов и определить потери давления в них; определить подачу, давление, мощность насоса и общий КПД гидропривода.
- Гидравлика
Условие:
На основании упрощенной схемы гидропривода (рис.) определить рабочее давление и расход заданного гидродвигателя; выбрать диаметры трубопроводов и определить потери давления в них; определить подачу, давление, мощность насоса и общий КПД гидропривода.
Принять потери давления в гидрораспределителе
∆Pp = 0,3 МПа, в фильтре - ∆Pф = 0,15 МПа; объемный и общий КПД: гидромотора: ηмо = 0,95, и ηм = 0,90, насоса: ηно = 0,94, и ηн = 0,85.

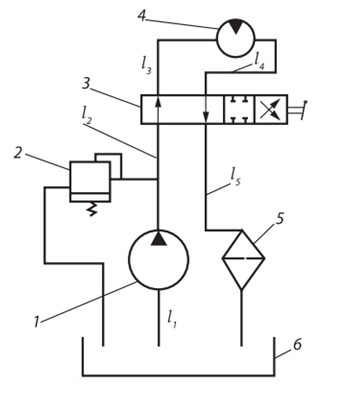

Упрощенная схема гидропривода.
1- насос; 2 - клапан предохранительный; 3-гидрораспределитель; 4 - гидромотор; 5 – фильтр; 6 – бак.
Решение:
Дано:
МН = 340 Нм, nм = 150 мин, Vм = 112 см3, жидкость - масло АМГ с = 0,10 сСт,
l1 = 1,9 м, l2 = 2,0 м, l3 = l4 = 2,4 м, l5 = 2,5 м.
1. Определяем расход гидромотора по формуле:
2. Определяем рабочее давление по формуле:
