На погруженном в воду конце всасывающего участка трубопровода установлен обратный клапан с сеткой. Радиус поворота трубопровода Rпов = 3d. Принять коэффициенты Кориолиса равными 1.

5 марта 2025
Гидравлика

Условие:

Определить геометрическую высоту всасывания воды из колодца Н_вс центробежным насосом, если длина всасывающего стального умеренно заржавевшего водопровода l = 12 м, внутренний диаметр трубопровода d = 40 мм, вакуумметрическое давление перед входом в насос Р_вак=65 кПа, расход воды, проходящей через трубопровод Q = 0,002 м³/с, температура воды в колодце t= 5°С. На погруженном в воду конце всасывающего участка трубопровода установлен обратный клапан с сеткой. Радиус поворота трубопровода R_пов = 3d. Принять коэффициенты Кориолиса равными 1.

Решение:

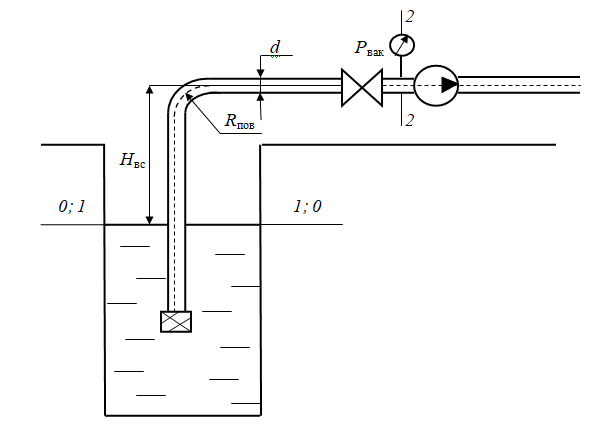

Сделаем на миллиметровой бумаге рисунок трубопровода без соблюдения масштаба и отметим на нем плоскость сравнения 00. Очевидно, что логично совместить плоскость сравнения со свободной поверхностью воды в колодце (плоскостью зеркала воды).

Запишем уравнение Бернулли для потока воды и двух плоскостей: плоскости 11, совмещенной со свободной поверхностью воды в колодце, являющуюся плоскостью сравнения...
