На рис. 1 представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу F, которую необходимо приложить к педали тормоза, чтобы давление в рабочих цилиндрах передних колес было р1 = 5 МПа.
«На рис. 1 представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу F, которую необходимо приложить к педали тормоза, чтобы давление в рабочих цилиндрах передних колес было р1 = 5 МПа.»
- Гидравлика
Условие:
На рис. 1 представлена схема главного тормозного цилиндра автомобиля в момент торможения.
Определить силу F, которую необходимо приложить к педали тормоза, чтобы давление в рабочих цилиндрах передних колес было р1 = 5 МПа. Каким при этом будет давление в рабочих цилиндрах задних колес р2?
При расчете принять:
- усилие пружины 1 − F1 = 100 Н,
- пружины 2 − F2 = 200 Н,
- D = 25 мм,
- а = 75 мм,
- b = 200 мм.
Силами трения пренебречь.

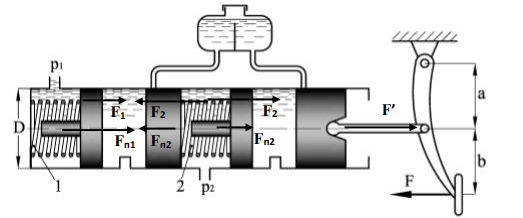

Рисунок 1 − Схема к задаче F1 = 100 Н, F2 = 200 Н.
Решение:
Изобразим на рисунке силы, действующие в системе.
Рассматриваем равновесие двух левых поршней с пружинами.
где Fп1 и Fп2 сила гидростатического давления, действующая на поршни 1 и 2, Н.
Подставляем ...
