Решение задачи на тему

На рис. 3.1 и 3.2 показаны резервуары, в оболочке которых сделаны круглые отверстия, в которым присоединены внешние цилиндрические насадки диаметром d. Отметки уровня воды в резервуарах, центра отверстий, дна указаны в табл. 3.1 и 3.2. Скорость в

  • Гидравлика
На рис. 3.1 и 3.2 показаны резервуары, в оболочке которых сделаны круглые отверстия, в которым присоединены внешние цилиндрические насадки диаметром d. Отметки уровня воды в резервуарах, центра отверстий, дна указаны в табл. 3.1 и 3.2. Скорость в

Условие:

На рис. 3.1 и 3.2 показаны резервуары, в оболочке которых сделаны круглые отверстия, в которым присоединены внешние цилиндрические насадки диаметром d. Отметки уровня воды в резервуарах, центра отверстий, дна указаны в табл. 3.1 и 3.2.

Скорость в резервуарах Отметка уровня воды держится постоянной. Длину насадка принять

равной

Требуется:

Определить расход Q, вытекающий через внешний цилиндрический насадок.

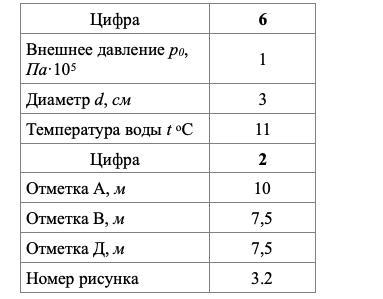

Расчеты выполнить для одного из вариантов по данным приведенным в табл. 3.1 и 3.2.



Решение:

При заданном калибре насадка он будет работать в безотрывном режиме.

Расход жидкости через отверстия и насадки определяется следующей формулой:

где - коэффициент расхода. Значение коэффициента расхода при истечении через внешний цилиндрический насадок можно принять равным н = 0,82.

S - площадь живого (внутреннего) сечения насадка или отверстия.
