На рис. представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу F, которую необходимо приложить к педали тормоза, чтобы давление в рабочих

Дата добавления: 07.11.2024

Условие задачи

На рис.  представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу F, которую необходимо приложить к педали тормоза, чтобы давление в рабочих цилиндрах передних колес было р1 = 5 МПа. Каким при этом будет давление в рабочих цилиндрах задних колес р2? При расчете принять: усилие пружины 1  F1 = … Н, пружины 2       F2 = … Н, D = 25 мм, а = 75 мм, b = 200 мм. Силами трения пренебречь.

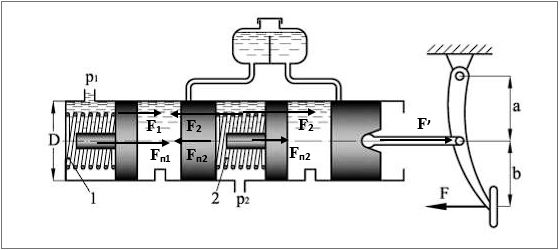

Рисунок 1.6 − Схема к задаче Исходные данные:  F1 = 110 Н, F2 = 225 Н,

Ответ

Изобразим на рисунке силы, действующие в системе.

Рассматриваем равновесие двух левых поршней с пружинами.

где Fп1 и Fп2 сила гидростатического давления, действующая на поршни 1 и 2, Н.

Подставляем ...
