На рис. представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу F, которую необходимо приложить к педали тормоза, чтобы давление в рабочих цилиндрах передних колес было р1 = 5 МПа.
«На рис. представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу F, которую необходимо приложить к педали тормоза, чтобы давление в рабочих цилиндрах передних колес было р1 = 5 МПа.»
- Гидравлика
Условие:

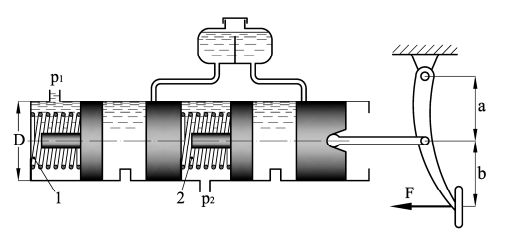

На рис. представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу F, которую необходимо приложить к педали тормоза, чтобы давление в рабочих цилиндрах передних колес было р1 = 5 МПа. Каким при этом будет давление в рабочих цилиндрах задних колес р2? При расчете принять: усилие пружины 1 F1 = 120 Н, пружины 2 F2 = 250 Н, D = 25 мм, а = 75 мм, b = 200 мм. Силами трения пренебречь.
Решение:
Определим площадь поршня по формуле:
Запишем уравнение равновесия для системы:
