На рис. представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу F, которую необходимо приложить к педали тормоза
«На рис. представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу F, которую необходимо приложить к педали тормоза»
- Гидравлика
Условие:

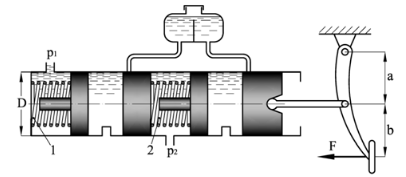

На рис. представлена схема главного тормозного цилиндра автомобиля в момент торможения. Определить силу F, которую необходимо приложить к педали тормоза, чтобы давление в рабочих цилиндрах перед них колес было р1 = 5 МПа. Каким при этом будет давление в рабочих цилиндрах задних колес р2? При расчете принять: усилие пружины 1 F1 = 120 Н, пружины 2 F2=250 Н, D = 25 мм, а = 75 мм, b = 200 мм. Силами трения пренебречь.
Дано: F1 = 120 Н; F2=250 Н; D = 0,025 м; а = 0,075 м; b = 0,2 м; р1 = 5·.
Найти: F, p2
Решение:
Площадь поршня:
Определим силу давления жидкости на поршень в камере передних колес:
Усилие на поршень в камере задних колес:
