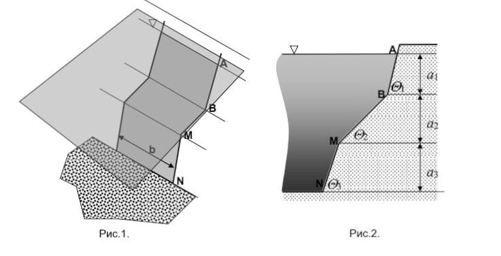

На рисунках 1 и 2 показаны расчетные схемы задания. На них изображены плоские поверхности ABMN, находящиеся под давлением воды слева. Ширина стенок и затворов равна b. Пользуясь расчетной схемой и исходными данными вариантов необходимо:

«На рисунках 1 и 2 показаны расчетные схемы задания. На них изображены плоские поверхности ABMN, находящиеся под давлением воды слева. Ширина стенок и затворов равна b. Пользуясь расчетной схемой и исходными данными вариантов необходимо:»
  • Гидравлика

Условие:

На рисунках 1 и 2 показаны расчетные схемы задания. На них изображены плоские поверхности ABMN, находящиеся под давлением воды слева. Ширина стенок и затворов равна b. Пользуясь расчетной схемой и исходными данными вариантов необходимо:

1. Определить абсолютное и избыточное давление в точке, указанной в исходных данных.

2. Построить эпюры избыточного давления, действующего на каждую плоскую поверхность (на одном чертеже и в одном масштабе)

3. Определить силу избыточного давления на часть смоченной поверхности, указанную в исходных данных. Требуется найти значение силы, сначала аналитическим способом, а затем проверить значение силы графоаналитическим способом.

4. Найти центр давления на смоченную поверхность, указанную в исходных данных.

Решение:

1. Определяем абсолютное и избыточное давление в заданной точке M.

Абсолютное или полное давление значение, определяемое от абсолютного вакуума.

Абсолютное давление в любой точке жидкости определим из основного уравнения Гидростатики.

Принимаем, что точка отсчета по расстоянию находится на свободной поверхности жидкости - в точке А.

Тогда основное уравнение Гидростатики выразим как:

где p - абсолютное...
