Условие задачи

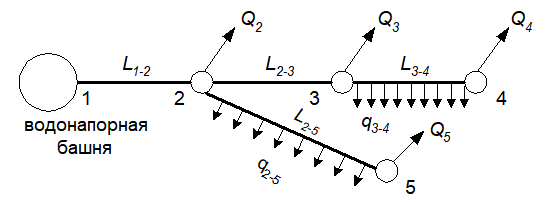

На рисунке показана схема разветвленной водопроводной сети из чугунных водопроводных труб. Свободный напор Hсв в конечных точках сети должен быть не менее 15м. Значения длин участков L, узловых расходов Q, и удельных путевых расходов q, приведены в исходных данных. Местность горизонтальная.
Требуется:
1. Определить расчетные расходы воды на каждом участке.
2. Установить диаметры труб на магистральном направлении по предельным расходам.
3. Определить необходимую высоту водонапорной башни.
4. Определить диаметр ответвления от магистрали.
5.Вычислить фактические значения свободных напоров в точках водоотбора.
Исходные данные:
L1-2 = 200 м; L2-3 = 200 м; L3-4 = 0,2 км; L2-5 = 0,6 км; Q2= 7 л/с; Q3= 8 л/с; Q4= 9 л/с; Q5= 12 л/с; q3-4 = 0,05 (л/с)/м; q2-5 = 0,04 (л/с)/м.
Ответ
Путевые расходы на участках 3-4 и 2-5:

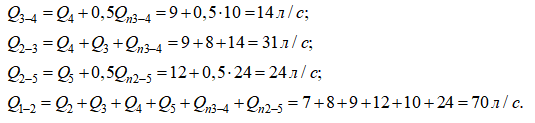

Расчетные расходы для каждого участка сети:
Намечаем основную магистраль трубопровода 1-2-3-4.
Назначим диаметры трубопроводов основной магистрали по предельным ра...
