Условие:
На рисунке показана упрощенная схема объемного гидропривода поступательного движения с дроссельным регулированием скорости выходного звена (штока), где 1 – насос, 2 – регулируемый дроссель. Шток гидроцилиндра 3 нагружен силой F = 1200 Н; диаметр поршня D = 40 мм. Предохранительный клапан 4 закрыт.
Определить давление на выходе из насоса и скорость перемещения поршня со штоком υп при таком открытии дросселя, когда его можно рассматривать как отверстие площадью S0 = 0,05 см2 с коэффициентом расхода μ = 0,62. Подача насоса Q = 0,5 л/с. Плотность жидкости ρ = 900 кг/м3. Потерями в трубопроводах пренебречь.
Решение:
Переведем несистемные единицы в СИ.

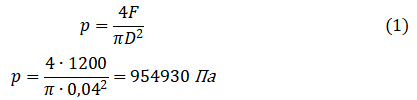

Давление в поршневой полости цилиндра:
Расход масла через предохрани...
